Clamp-on stroom probes of ook
wel genoemd current
clamps maken het voor de technisch
medewerker het mogelijk om te meten
aan circuits zonder deze te
onderbreken of Ohm te belasten. Current clamps
zijn ontworpen met bekken die kunnen
geopend worden middels een drukknop.
Deze current clamp- bek word dan om
de stroom kabel heen geklemd. Zo
vormd dit geheel een magnetische
loop die de stroom tranformeerd via
de kabel naar een oscilloscope of
multimeter..
Current clamps offer a safe,
cost-effective, simple and accurate
way to take current measurments.
De gehele Pico range of current clamps
/ stroom klemmen kunnen gebruikt
worden op alle picoscope maar ook op
andere merk oscilloscopen en
universeel meters.
15-PP218 Current clamp (60Amp
AC/DC)
|
Deze current clamp meet beide AC en DC
stromen in de range van 10 mA
tot 60 A. Deze stroom tang is voorzien van een selecteerbare gekalibreerde output. Geleverd met 4 mm (banaan stekkers) plug type
connectors.
Meting van wisselstroom en gelijk stroom
Maximaal 20KHz |
 |
Prijzen klik hier |
15-PP264 Current clamp (60Amp
AC/DC)
|
Deze current clamp meet beide AC en DC
stromen in de range
van 10 mA
tot 60 A. Deze stroom tang is voorzien van een selecteerbare gekalibreerde output. Geleverd met BNC-M stekkers / plug type
connectors.
Meting van wisselstroom en gelijk stroom
Maximaal 20KHz |
 |
|
15-TA138
Current clamp (200Amp AC) 4mm banaan
|
|
NIET batterij gevoede stroom tang. Deze unpowered
current clamp is ideaal voor applicaties waar het stroom verbruik constant word gevolg en gelogd. Geleverd met 4 mm
(banaan stekkers) plug
connectors.
|
 |
|
|
TA138 Current Clamp
Specificatie |
| Range (1
mV/A) |
0.1 Amp tot 200Amp AC
RMS |
|
Nauwkeurigheid |
±2%, ±0.5 A |
| Maximum
output impedantie |
1 kΩ |
| Maximum
conductor afmeting |
16 mm |
| Werk
omgeving |
0 °C to 50 °C |
| Opslag
temperatuur |
-30 °C to 60 °C |
| Afmeting (W
x L x D) |
111 x 50 x 33 mm
(approx 4.3 x 1.9 x 1.3 in) |
| Gewicht |
129 g
(approx 4.5 oz) |
| Normering |
IEC1010-1 (1995);
EN61010-1 (2001)
Category
II 600 V
Category III 300
V |
| Handleiding |
|
15-TA011
Current clamp (400Amp AC) 4mm Banaan
|
NIET batterij gevoede stroom tang. Deze unpowered
current clamp is ideaal voor applicaties waar het stroom verbruik constant word gevolg en gelogd. Geleverd met 4 mm
(banaan stekkers) plug
connectors.
|
 |
|
|
TA011 Current Clamp
Specificatie |
Range
1 mV/A
10 mV/A |
0.1Amp tot 400Amp AC
RMS
0 A to 400 A AC RMS |
|
Accuracy |
±2%, ± 0.5 A |
Output
voltage
1 mV/A
10 mV/A |
1 mV AC per 1 A AC
1 mV AC per 0.1 A AC |
| Maximum
output impedantie |
45 Ω |
| Maximum
conductor maat |
28 mm |
| Output
connector |
4 mm banaan stekkers |
| Werk
omgeving |
0 °C to 50 °C |
| Opslag
temperatuur |
-20 °C to 60 °C |
| Afmeting (W
x L x D) |
64 x 143 x 30 mm
(approx 2.5 x 5.6 x 1.1 in) |
| Gewicht |
185 g |
15-PP179 Current clamp (600Amp
AC/DC)
|
Deze current clamp meet zowel AC als DC
stromen in tot een maximum van 600Amp. Deze stroom tang is voorzien van een selicteerbare gecalibreerd output. Geleverd met 4 mm (banaan stekkers) plug type
connectors.
Meting van wisselstroom en gelijk stroom
Maximaal 400Hz |
 |
|
15-PP266 Current clamp (600Amp
AC/DC)
|
Deze current clamp meet zowel AC als DC
stromen in tot een maximum van 600Amp. Deze stroom tang is voorzien van een selicteerbare gecalibreerd output. Geleverd met BNC-Male
connector.
Meting van wisselstroom en gelijk stroom
Maximaal 400Hz |
 |
|
|
Nauwkeurigheid: |
DC |
0 to 600 A ± (2% reading
+2A) |
|
AC |
0 to 300 A ± (2% reading
+2A) |
|
AC/DC |
300 A to 500 A ± (3%
reading +2A) |
|
AC/DC |
500 A to 600 A ± (6%
reading +2A) |
|
AC frequentie range |
50 Hz to 400 Hz |
|
Voltage output |
1 mV per 1 A (0 to 600 mV
AC & DC) |
|
Max conductor afmeting |
30 mm |
|
Werk temperatuur |
0 °C to 50 °C, 70% RH |

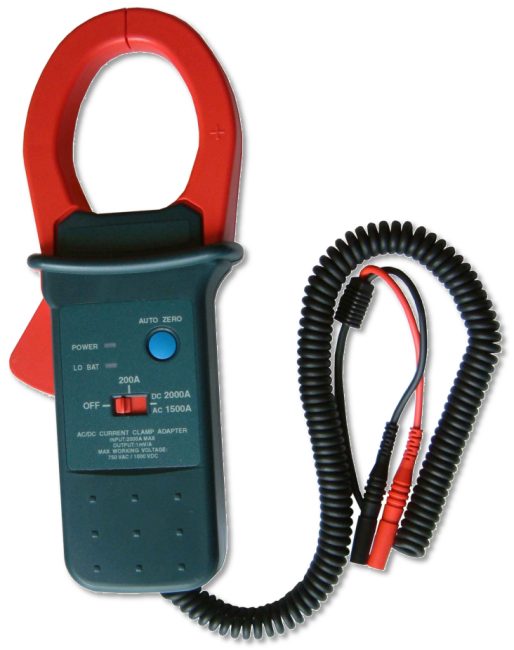

15-PP253
Current clamp (2000Amp
AC/DC)
|
|
Deze current clamp word gebruikt voor zeer hoge stromen te meten tot een maximum van 2000Amp DC
of tot 1500Amp AC. Geleverd met
4 mm (banaan stekkers) plug type
connectors.
|
 |
|
|
