High-Performance PC Oscilloscopen

De PicoScope 4000 Serie is ontworpen voor de hedendaagse professional engineers.

Waar u ook een oscilloscoop voor nodig heeft, voor metingen in het veld, service, onderzoek, wetenschappelijk of R&D, dan is een hoge resolutie PicoScope 4000 Series precies wat u zoekt!

Wat kunt u doen met een hoge resolutie, 2 of 4-Kanaals oscilloscoop die accuraat is tot 1%, en aan de USB poort word aangesloten en daar ook nog door gevoed word en klein genoeg is om overal mee naar toe te nemen.

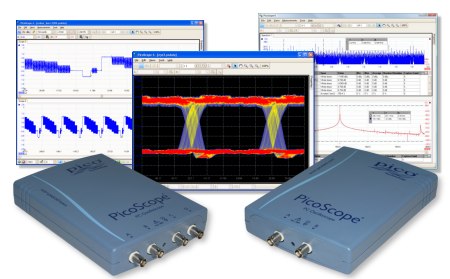

precision scopes


De 2-kanaals PicoScope 4224 en de 4-kanaals PicoScope 4424 zijn hoge resolutie oscilloscopen die geschikt zijn voor algemeen wetenschappelijk onderzoek. Met een 12-bit resolutie (instelbaar tot 16 bits in de uitgebreide resolutie mode) en 1% nauwkeurigheid is deze 4000 scope serie een prima keuze voor storing, trillings en mechanisch analyse.

Nu kunt u alles meten van kleine signalen tot grote voltages

De PicoScope 4000 Series heeft een input ranges van ±50 mV tot ±100 V volle schaal, zodat u kleine signalen kunt meten van sensors maar ook hoge voltages kan meten van een power supply of een motor driver.

De geschikte scope en snelheid die u nodig heeft

De PicoScope 4000 Series scope gebruikt de voedingsspanning van de USB 2.0 interface, u hoeft dus geen externe lichtnet adapter mee te nemen op reis.  De USB poort levert de high-speed Data direct via de USB poort aan op uw PC en vertoont de Data dan vervolgens in hoge resolutie op uw beeldscherm. Dit alles met 80 MS/s real-time sampling, de 4000 Series is de snelste USB-powered 12-bit scopes ter wereld.

Een groot intern geheugen die NIET ten koste gaat van de snelheid

Met dank aan de 32 megasample buffer die altijd aanstaat, is er nooit een compromis tussen buffer- grote en doorvoersnelheid. De PicoScope 4000 Series maximaliseert altijd zowel de buffer grote als de display update snelheid in dezelfde tijd. Nu kunt u de details en ieder golfpatroon bekijken zonder dat u een concessie hoeft te  doen aan de doorvoersnelheid van de scope.

  • Up to 80 MS/s real-time sample snelheid
  • Up to 20 MHz bandbreedte
  • 32 M sample buffer geheugen
  • Tot 4 kanaals leverbaar
  • Gratis software updates
  • 24 maanden garantie

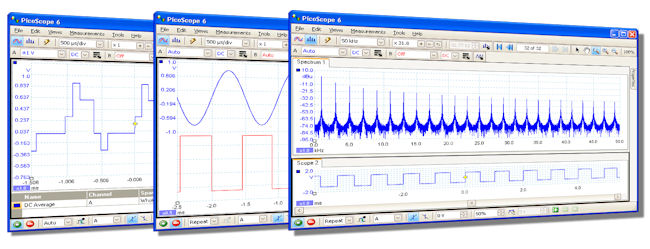

Uw complete software pakket

De PicoScope 4224 en 4424 worden geleverd met  PicoScope oscilloscope software. PicoScope is uw  complete test en meet Lab in één behuizing. Ook heeft deze scope een professionele oscilloscoop met geavanceerde mogelijkheden, zoals digitale persistence, wiskundige functies en geautomatiseerde metingen. PicoScope software beschikt over de mogelijkheid om uw PicoScope 4224 of 4424 te gebruiken als spectrum analyzer. De PicoScope sofware is vrij te gebruiken op net zoveel computers als u wilt, en word regelmatig ge- update met nieuwe toepassingen en slimmigheidjes. U kunt de laatste versie Picoscope software gratis downloaden van de Pico website.

Vaak willen gebruikers hun eigen software of third party applicaties software gebruiken te samen met de PicoScope oscilloscope. Dit is geen probleem! Er is beschikbaar een gratis software ontwikkeld dat beschikt over diverse software drivers en voorbeeld codes.

Uw krachtige hoge-resolutie oscilloscope

Met de 2 of 4-channel versie, 20 MHz analoge bandbreedte, 80 MS/s real-time sampling, 12-16 bits resolutie, 1% nauwkeurigheid en een grote input range, vervult de PicoScope 4000 Series USB scope  al uw meet wensen.

Oscilloscope Kits



Koop een PicoScope oscilloscope KIT dit bespaart u geld

De oscilloscope bundel kit is ontworpen om alles direct ter beschikking te hebben in 1 sterke koffer. Elke oscilloscoop kit bevat een PicoScope PC Oscilloscope (PCO) te samen met 1 stuks X1/X10 passieve oscilloscope probe voor iedere scope channel. Ook wordt mee geleverd de USB 2.0 kabel om de oscilloscoop te koppelen aan uw PC, een snelstart gids en een CD-ROM met de data logging software (engelse taal).

De Pico oscilloscope kit is licht van gewicht en volume en zeer compact, dit maakt het ideaal voor het gebruik in het veld. Wanneer u de PicoScope niet meer nodig heeft, kunt u alles netjes en overzichtelijk opbergen in de koffer. Dit beschermd de apparatuur en zorgt ervoor dat u een snel overzicht heeft of alles wel in de koffer is opgeborgen.

Oscilloscope kit word geleverd met:



CAN Bus decodering in PicoScope

De recente beta versie van PicoScope is nu beschikbaar om te downloaden van Pico Labs. Deze versie omvat een totaal nieuwe CAN bus decodering's functie,  deze versie kan CAN bus Data pakketten van verschillende data snelheden inlezen.

De CAN (Controller Area Network) Bus is word wereldwijd gebruikt in de wereld van automotive, industrie en medische controle systemen voor betrouwbare signalering tussen control units in elektrische stoorbronnen. het is een serieel protocol, normaal gesproken met differentiaal signalering maar ook een enkel draads systeem volstaat. Met de PicoScope CAN Bus decoderende eigenschap wordt gestreefd naar perfectie voor o.a  voertuigontwerpers, aftermarket materiaalontwerpers en gevorderde troubleshooters, die meer dan enkel foutcodes moeten bekijken.

Hier enkele hoogtepunten:

  • Grafisch in-view display - De gedecodeerde data word getoond direct onder de ruwe golfvorm, het is mogelijk om een lange stroom van data te zien gelijktijdig met het controleren van de  noise en korte storingen
  • Tabular display - Geeft alle CAN pakketten in overzicht weer, of de gehele golfvorm buffer, met data kolommen die verborgen kunnen worden wanneer ze niet nodig zijn.
  • Filtering - Voor het verlagen van tubulentie op het signaal, PicoScope kan zo alleen een weergave tonen van hetgeen u ook daadwerkelijk wilt zien
  • "Start VAN" - Monitor de data stream totdat een specifiek packet verschijnt, dan start te logging
  • Werkt met standaard PicoScopen -Het is niet nodig om uw hardware te upgraden: U hoeft alleen maar de gratis software update te installeren op uw computer. De snelheid en geheugen capaciteit hangt af van de specificaties van uw pico scope. Wel adviseren wij een scope zoals de  4000 of 5000 Serie.
  • Single-ended en differentiaal modes - Kies wat u wilt decoderen CAN High of CAN Low, handig voor enkeldraads CANbus systeem, of gebruik twee scope kanalen voor het decoderen van het volledige Can bus differentiaal signaal
  • Instelbare data snelheid - Decodeert iedere snelheid van de CAN Bus van kilobits tot megabits
  • Wegschrijven naar een file - save een tabel van de CANbus data in komma gescheiden tekst formaat
  • Zoom overview - wanneer u ingezoomd bent, verschijnt er een smal overzichts window gebied en laat dit gemarkeerde gebied duidelijk zie op het display ten opzichte van de gehele golfvorm. U kunt nu simpel verslepen en wijzigen van het formaat in plaats van het gebruiken van zoom tools.

Download PicoScope 6.3.4 beta, gratis download, van Pico Labs Geen regeistratie nodig.



PicoScope 4224 en 4424 USB Oscilloscoop Specificatie

Oscilloscopen
Variant PicoScope 4224 PicoScope 4424
Bandbreedte 20 MHz (10 MHz bij ±50 mV range)
Kanalen 2 4
Verticale resolutie 12 bits
Enhanced vertical resolution 16 bits
Dynamic range 72 dB
Accuracy ±1%
Rise time 17.5 ns (calculated) on all ranges except 50 mV;
35 ns (calculated) on 50 mV range
Sensitivity 10 mV/div to 20 V/div
Input ranges (full scale) ±50 mV to ±100 V in 11 ranges
Input characteristics 1 MΩ in parallel with 22 pF
Input type Single-ended, BNC connector
Input coupling Software selectable AC/DC
Overload protection ±200 V on single input
Maximum sampling rate (single shot)
1 or 2 channels in use
3 or 4 channels in use
80 MS/s
80 MS/s
20 MS/s
Maximum sampling rate
(continuous streaming mode)		 1 MS/s (Record length limited to 20 MS in PicoScope, unlimited when using the supplied API)
Buffer memory 32 M samples shared between active channels
Waveform buffer Up to 1000 waveforms
Timebase ranges 100 ns/div to 200 s/div
Timebase accuracy 50 ppm with <= 10 ps jitter
Triggers
Source Any input channel
Basic triggers Auto, repeat, single, none
Advanced triggers Rising edge, falling edge, edge with hysteresis, pulse width, runt pulse, dropout, windowed
Maximum pre trigger delay 10 x “per division” timebase setting
Maximum post trigger delay 50 s
Spectrum Analyser
Bandbreedte 20 MHz
Frequentie range DC to 20 MHz
Maximum number of bins 1,048,576
Display mode Magnitude, piek hold, average
Window types Blackman, Gaussian, triangular, Hamming, Hann, Blackman-Harris, flat-top, rectangular
PC Eisen
Minimum Processor: Pentium II processor, of gelijkwaardig
Memory: 64 MB (XP) / 512 MB (Vista) minimum
Operating system: Microsoft Windows XP SP2 (32-bit) or Vista (32 or 64-bit)
Ports: USB 1.1 compliant port
Aanbevolen Processor: 2 GHz Pentium IV processor, of gelijkwaardig
Memory: 256 MB (XP) / 1 GB (Vista)
Operating system: Microsoft Windows XP SP2 (32-bit) or Vista (32 or 64-bit)
Ports: USB 2.0 compliant port
Omgeving
Werk temperatuur
Temperatuur range
0 °C to 45 °C (15 °C to 40 °C voor genoteerde nauwkeurigheid)
Opslag
Temperatuur range
Vochtigheid
-20 to +60°C
5 to 95% RH, Niet-condenserend
Afmeting en Gewicht
Afmeting 200 x 140 x 35 mm
Gewicht <500 gr
Software
PicoScope 6 voor Windows PicoScope 6 is uw complete test en meet lab in 1 applicatie.
Het leverings programma::
Capture modes - oscilloscope, spectrum and persistence modes
Channel maths - calculate the sum, dfference, product, inverse or create your own custom function using standard arithmetic, exponential and trigonometric functions
Automated measurements
Scope mode: AC RMS, cycle time, DC average, duty cycle, falling rate, fall time, frequency, high pulse width, low pulse width, maximum, minimum, peak-to-peak, rise time and rising rate
Spectrum mode: frequency at peak, amplitude at peak, total power, total harmonic distortion (THD), total harmonic distortion plus noise (THD+N), spurious-free dynamic range (SFDR), signal+noise+distortion to signal+noise ratio (SINAD), signal to noise ratio (SNR) and intermodulation distortion (IMD)
Export data formats - Comma separated values (CSV), tab delimited (TXT), windows bitmap (BMP), graphics interchange format (GIF), portable network graphics (PNG), MATLAB 4 format (MAT)
Full details on PicoScope 6
Software ontwikkel kit Een groeiende collectie aan drivers en voorbeeld codes voor verschillende programma's
Taal support
Software
PicoScope 6
Engels, France, Duits, Italiaans, Spaans
Documentatie Handleiding

Programmer’s guide
Engels, France, Duits, Italiaans, Spaans

Engels
General
Additional hardware (meegeleverd) USB 2.0 Kabel, handleiding, software CD-ROM
PC interface USB 2.0 (USB 1.1 compatible) - Kabel word meegeleverd
Power aansluiting Voeding spanning van de USB poort
Compliance FCC (EMC), CE (EMC and LVD), RoHS compliant
Garantie 2 jaars



Bestel nummer: Omschrijving: Excl BTW:
15-PP492 PicoScope 4224  oscilloscope 2 kanaals 20MHz USB powered € Zie Prijslijst
15-PP478 PicoScope 4224  oscilloscope KIT 2 kanaals 20MHz USB powered
 € Zie Prijslijst
15-PP493 PicoScope 4424 oscilloscope 4 kanaals 20MHz USB powered € Zie Prijslijst
15-PP479 PicoScope 4424 oscilloscope KIT 4 kanaals 20MHz USB powered  € Zie Prijslijst
