| PicoScope 5000 Oscilloscope met CAN BUS |
| Spectrum analyzer & Arbitrary Waveform generator |
High-Performance
PC Oscilloscopes
High-Performance PC Oscilloscoop
De PicoScope 6 software voor de Picoscope5000 high-end PC-scopen biedt uiterst geavanceerde triggermogelijkheden en mogelijkheid van high-speed data streaming naar harde schijf.
Op zoek naar een moderne PC oscilloscoop met de high-end eigenschappen van een dure traditionele benchtop ?
-
Picoscope 5203 : 250 MHz bandwidth - 1 GS/s real-time sample rate - 32 Megasample record lengte - Arbitrary waveform generator
- Picoscope 5204 : 250 MHz bandwidth - 1 GS/s real-time sample rate - 128 Megasample record lengte - Arbitrary waveform generator
Compromisloos design
Alle andere oscilloscopen in deze prijscategorie bieden een compromis van 3 sleutelspecificaties : bandbreedte, bemonsteringssnelheid en recordlengte. Met de PicoScope 5000 heb je dit compromis niet.
Grote bandbreedte en digital real time bemonstering
De PicoScope 5000 digitaliseert signalen accuraat en met minimale afwijking. Hiervoor zorgen de 250 MHz analoge bandbreedte en de 1 GS/s real time sampling rate. voor repetitieve signalen loopt de sampling rate op tot 20 GS/s.
Ongelofelijk groot buffergeheugen
Tot op heden hadden alleen zeer dure digitale oscilloscopen een lange recordlengte. De ongelooflijke recordlengte van de Picoscope5000 geven de mogelijkheid om complexe golfvormen accuraat te capturen tegen volle bemonsteringssnelheid en biedt tot op heden ongekende analysemogelijkheid.
Het
Picoscope5000 pakket bestaat uit :

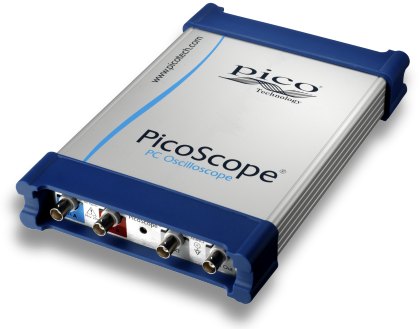

- PicoScope 5000
- 2 x 250 MHz schakelbare probes
- USB kabel
- Universele AC adaptor
- Rigide draagtas
- PicoScope oscilloscope software
- Levenslang gratis software updates
- 24 maanden garantie
-
Folder Brochures
PicoScope oscilloscope software
PicoScope 5000 oscilloscopen worden geleverd met PicoScope 6 software, waarmee je de Picoscope kan gebruiken als oscilloscoop, spectrum analyser, datalogger en generator. PicoScope 6 is even gebruiksvriendelijk als zijn voorganger, maar geeft nu zelfs nog betere response en heeft een zeer moderne gebruikersinterface. Nieuwe mogelijkheden van de software zijn o.a. versleepbare assen, verbeterde zoommogelijkheden en een golfvorm replay tool dat automatisch de laatste 32 golfvormen opslaat.
Geavanceerd trigger systeem
Nieuwe triggermogelijkheden zijn o.a. :
Triggering op stijgende en dalende flank,
dubbele flanktriggering, pulsbreedte
triggering, window triggering, interval
triggering, level dropout triggering, window
dropout triggering, logic triggering.
De nieuwe software bevat tevens een API
waardoor gebruikers de mogelijkheid hebben
om binnen een eigen applicatie
data aan hoge snelheid (tot 10Mbytes/s) te
laten doorstromen naar harde schijf.
Zowel het standaard bereik van triggers
die u vindt op de meeste oscilloscopen ,
heeft de picoscope 5000 serie standaard een
volledige aanvulling van een geavanceerde
trigger , om de data te bewaren die u nodig
heeft.
Geavanceerde triggers zijn voorzien van:
- Pulse width
- Pulses minder als/groter als een gespecificeerde tijd kan hierdoor
- breed worden weergeven.
- Window
- Als een signaal zich in of uit een gespecificeerd venster beweegt — bepaald door 2 drempels— kan een trigger-gebeurtenis worden gemaakt . Naar keuze, kan de gebeurtenis door impulsbreedte worden gekwalificeerd en andere trigger-sources.
- Dropout
- Triggers na een signaal stopt toggling voor een gebruiker voor een bepaalde hoeveelheid tijd,en
- kan door andere trigger bronnen worden gekwalificeerd .
- Delay
- Zodra een trigger gebeurtenis is geïdentificeerd , kan de unit geconfigureerd worden aan trigger , the unit kan op de nth gebeurtenis, en kan bovendien door een gebruiker, voor een bepaalde hoeveelheid tijd worden vertraagd.
- Logic Level
- :Een range van triggers om een gebruiker te identificeren , door middel van bepaalde logicastaat of patroon. Er zijn tot 4 bronnen van de logicatrekker :CHA, CHB, EXT and AUX I/O.
Arbitrary Waveform Generator
De PicoScope 5000 series PCOs heeft als kenmerk een ingebouwde output van signaalgenerator. Dit kan standaard golfvormen (waveforms) van opgeslagen waveforms produceren,.inclusief sinus. vierkant, driehoek, helling omhoog, helling neer, sin(x)/x.
Gaussian, halve sinus, white noise en het niveau van DC. U kunt uw eigen golfvormen ook bepalen door gebruik van de power van de ingebouwde 12 bit, 125 MS/s arbitrary waveform generator (AWG).
View larger image Spectrum Analyser
High speed data acquisition
Wanneer de 128 M sample record lengte niet genoeg is, heeft u de mogelijkheid om met de meegeleverde drivers en Software Development Kit uw eigen software of interface aan te passen en of te koppelen. De drivers ondersteunen Data streaming functionaliteit, waar bij gap-free continuous data can be streamed via de USB 2.0 port directly naar de PC's RAM of hard disk drive op tot 6 MS/s.

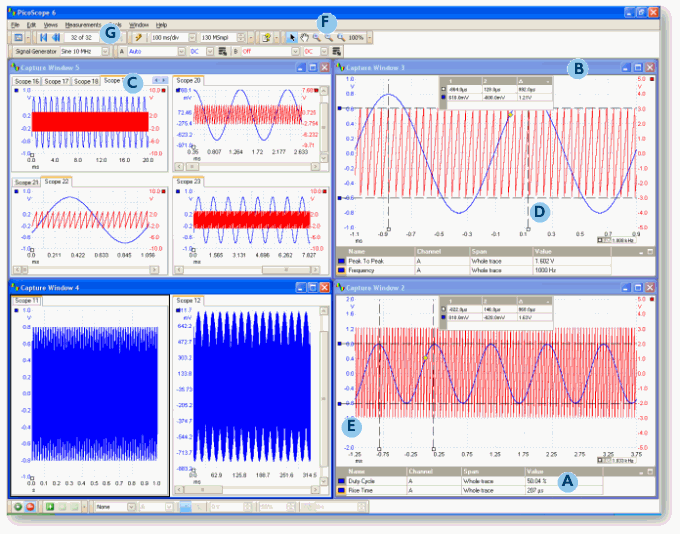

PicoScope Oscilloscope Software
View larger image
Oscilloscope controls
Het display gebied wordt helder gehouden om de dataviews te maximaliseren voor de algemeen gebruikte controles zoals, voltage range selectie, tijdsbasis , geheugen diepte , kanaal selectie, welke gevonden kunnen worden op het front paneel voor een snelle toegang. Meer geavanceerde controles en functies zijn geplaatst in het optie menu.
Automatic measurements
Het vermogen om berekende metingen en parameters, probleem oplossingen te analyseren of visualiseren op het display is een krachtige eigenschap. ieder venster kan automatische metingen weergeven zoals gevraagd.
Powerful visual capture and analysis
Het bekijken van de opgeslagen data gegevens in de PicoScope software kan niet gemakkelijker zijn, het is bovendien uiterst krachtig bij het presenteren van data in multiple view De PicoScope software toont de display waveform data gegevens in maximaal 5 vensters.
Volledig regelbaar in maat en vorm, ontworpen om gebruik te maken van de volledige grootte van het computer display . Ieder venster kan verdeeld worden in een aantal views welke de data weergeeft in massa formaat
Display tools
Rulers : Een paar rulers voor iedere axis kan op het scherm worden gesleept om eenvoudige metingen te maken, van tijd , amplitude en frequentie .
Axis dragging: De verticale axis van ieder kanaal kan in iedere view eenvoudig worden aangepast door te klikken. elon de axis waarden, door de axis naar boven of naar beneden te slepen, deze eigenschap is bijzonder nuttig wanneer data gegevens van één kanaal gegevens die van een ander kanaal verduisterd.
Advanced zoom and panning tools: U kunt nu genieten van de vrijheid en eenvoud , wanneer u de data views manipuleert door middel van gebruik van de reeks browsing en zooming tools. Deze bevat de marquee zoom middelen waar u simpel mee kan tekenen en vergroten .
Waveform replay tool: PicoScope software is nu voorzien van een circulaire buffer, die automatisch de laatste 32 waveforms (golfvormen) registreert , het toelaten en doorgeven van gegevens,wat vooral handig is voor het proberen te vinden van een gebeurtenis met tussenpozen .
CAN Bus decodering in PicoScopeDe recente beta versie van
PicoScope is nu beschikbaar om te downloaden van Pico Labs. Deze versie omvat een totaal nieuwe CAN bus decodering's functie, deze versie kan CAN bus Data pakketten van verschillende data snelheden inlezen.De CAN (Controller Area
Network) Bus is word wereldwijd
gebruikt in
de wereld van automotive, industrie
en medische controle systemen
voor betrouwbare signalering
tussen control units in
elektrische stoorbronnen. het is
een serieel protocol, normaal
gesproken met differentiaal
signalering maar ook een enkel
draads systeem volstaat. Met de PicoScope CAN Bus
decoderende eigenschap wordt
gestreefd naar perfectie voor
o.a voertuigontwerpers,
aftermarket materiaalontwerpers
en gevorderde troubleshooters,
die meer dan enkel foutcodes
moeten bekijken.
Hier enkele hoogtepunten:
- Grafisch in-view display - De gedecodeerde data word getoond direct onder de ruwe golfvorm, het is mogelijk om een lange stroom van data te zien gelijktijdig met het controleren van de noise en korte storingen
- Tabular display - Geeft alle CAN pakketten in overzicht weer, of de gehele golfvorm buffer, met data kolommen die verborgen kunnen worden wanneer ze niet nodig zijn.
- Filtering - Voor het verlagen van tubulentie op het signaal, PicoScope kan zo alleen een weergave tonen van hetgeen u ook daadwerkelijk wilt zien
- "Start VAN" - Monitor de data stream totdat een specifiek packet verschijnt, dan start te logging
- Werkt met standaard PicoScopen -Het is niet nodig om uw hardware te upgraden: U hoeft alleen maar de gratis software update te installeren op uw computer. De snelheid en geheugen capaciteit hangt af van de specificaties van uw pico scope. Wel adviseren wij een scope zoals de 4000 of 5000 Serie.
- Single-ended en differentiaal modes - Kies wat u wilt decoderen CAN High of CAN Low, handig voor enkeldraads CANbus systeem, of gebruik twee scope kanalen voor het decoderen van het volledige Can bus differentiaal signaal
- Instelbare data snelheid - Decodeert iedere snelheid van de CAN Bus van kilobits tot megabits
- Wegschrijven naar een file - save een tabel van de CANbus data in komma gescheiden tekst formaat
- Zoom overview - wanneer u ingezoomd bent, verschijnt er een smal overzichts window gebied en laat dit gemarkeerde gebied duidelijk zie op het display ten opzichte van de gehele golfvorm. U kunt nu simpel verslepen en wijzigen van het formaat in plaats van het gebruiken van zoom tools.
Download PicoScope 6.3.4 beta, gratis download, van Pico Labs Geen regeistratie nodig.
Oscilloscope Specifications
Oscilloscope
| Variant | PicoScope 5203 | PicoScope 5204 |
|---|---|---|
| Number of channels | 2 | |
| Vertical resolution | 8 bits | |
| Bandwidth (at probe tip) | 250 MHz | |
|
Maximum
sampling
rate (single
shot) One channel in use Two channels in use |
1 GS/s 500 MS/s |
|
| Maximum sampling (repetitive signals) | 20 GS/s | |
|
Buffer size One channel in use Two channels in use |
32 MS/channel 16 MS/channel |
128 MS/channel 64 MS/channel |
|
Inputs Input characteristics Coupling Voltage ranges Accuracy Overload protection |
BNC, 1 MΩ in parallel with 15 pF Selectable AC/DC ±100 mV to ±20 V in 8 ranges 3% ±100 V |
|
|
Timebase Accuracy |
50 ppm |
|
Triggers
| Trigger modes | Normal, auto, repeat, single, ETS | |
|---|---|---|
| Basic triggers | rising / falling edge triggers | |
| Advanced triggers | Pulse width, dropout, window, delay, logic | |
|
External
trigger Trigger threshold Resolution Input characteristics Bandwidth Overload protection |
Variable up to ±20 V 12 mV typical BNC, 1 MΩ 150 MHz ±100 V |
|
Arbitrary Waveform Generator
| Arbitrary waveform buffer | 10 to 8192 samples | |
|---|---|---|
| Standard waveforms | Sine, square, triangle, ramp (up/down), sin (x)/x, Gaussian, half sine, noise, DC | |
| Special modes | Triggering, gating | |
| Sample rate | 125 MS/s | |
| Output characteristics | BNC, 50 Ω | |
| Resolution | 12 bits | |
| Amplitude | ±250 mV to ±2 V (±2.5 V with DC offset) | |
| DC offset | ±1 V | |
Auxiliary Input/Output (AUX IO)
| Input impedance | 100 kΩ | |
|---|---|---|
| Output impedance | 600 Ω | |
| Maximum input voltage | 5 V | |
| Input threshold | 1.65 V (nominal) | |
PC Requirements
| Minimum |
Processor:
Pentium II
processor,
or
equivalent Memory: 64 MB minimum Disk space: 300 MB minimum Operating system: Microsoft Windows 98SE, ME, 2000 or XP Ports: USB 1.1 compliant port |
|
|---|---|---|
| Recommended |
Processor:
2 GHz
Pentium IV
processer,
or
equivalent Memory: 256 MB Disk space: 1 GB Operating system: Microsoft Windows XP Ports: USB 2.0 compliant port |
|
Environmental
|
Operating
environment Temperature range Humidity |
0 °C to 40 °C for normal operation 20 °C to 30 °C for quoted accuracy 5% to 80% RH, non-condensing |
|
|---|---|---|
|
Storage
environment Temperature range Humidity |
-20 °C to +60 °C 5% to 95% RH, non-condensing |
|
Physical Dimensions
| Dimensions |
170 x 255 x
40 mm (6.7 x 10.0 x 1.6 in) |
|
|---|---|---|
| Weight |
0.9 kg (31.7 oz) |
|
| Compliance |
European EMC
and LVD
standards FCC Rules Part 15 Class A |
|
General
| Supplied software/hardware |
PicoScope 6
software,
drivers,
SDK Tough carry case 2 x 250 MHz x1/x10 oscilloscope probes USB 2.0 cable AC adaptor |
|
|---|---|---|
|
Power supply AC adaptor |
6 V ±5% @
2.5 A External adaptor supplied (suitable for USA, UK, Europe and Australasia) |
|
| Bestel nummer: | Omschrijving: | Excl BTW: |
| 15-PP376 | PicoScope 5203 PC Oscilloscope, (PS-5203) | € Zie Prijslijst |
| 15-PP377 | PicoScope 5204 PC Oscilloscope, (PS-5204) | € Zie Prijslijst |
